| Luogo di origine: | Hebei |
| Marca: | JCX |
| Certificazione: | CE ISO |
| Numero di modello: | MACCHINA DELL'INQUADRATURA D'ACCIAIO DI C89/140 LGS |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | 43,000-45,000USD/set |
| Imballaggi particolari: | Pacchetto o pacchetto degno del MARE 20GP dalla scatola di legno se LCL con altre merci |
| Tempi di consegna: | 30-60 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 1000 set all'anno |
| Dimensione della macchina (L*W*H): | 4000mm X800mm X1800mm | Peso: | circa 3050kgs |
|---|---|---|---|
| Servizio della garanzia: | 12 mesi e servizio di lunga vita | Colore della macchina: | Come richiesta del cliente |
| taglio del tipo: | Idraulico tagliente di Automaitc | SISTEMA DI CONTROLLO DELLO SPA: | Sistema di controllo automatico completo dello SpA |
| Evidenziare: | Rotolo d'acciaio della luce di JCX che forma macchina,Rotolo d'acciaio leggero che forma lo SpA della macchina,Rotolo della struttura dello SpA che forma macchina |
||

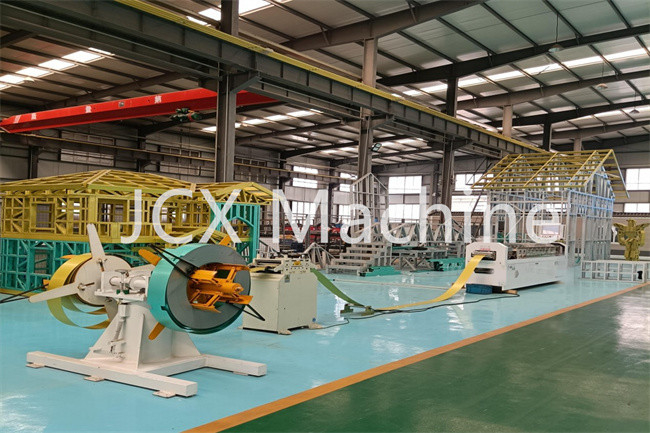

Rotolo automatico dell'inquadratura d'acciaio del calibro della luce di colore C70 C89 C92 di Bule che forma macchina per la villa
1). Singolo uncoiler capo verticale automatico: 1 insieme
mano di a.Using che stringe progettazione, identificazione della bobina: 460mm-520mm, bobina OD: 1400mm, caricando: 2000kg
svolgersi automatico di conversione di b.Frequency
c.Power: 2.2KW
2). Pagina: Facendo uso della saldatura di lamiera d'acciaio, la ricottura globale per sollecitare trattamento, per assicurare uso a lungo termine senza deformazione. Adotti il centro di lavorazione di CNC che elabora per assicurare l'accuratezza dimensionale.
3). Arco: l'arco principale è struttura di scatola, scatola è elaborazione di centro di lavorazione di CNC, arco ausiliario è struttura indipendente.
4). Rollingmould: Cr12Mov muoiono d'acciaio, dopo ° indurito vuoto HRC60-62 raffinare il foro e l'estremità del fronte, tornio di CNC che finisce la superficie del rullo.
5). Asse principale: acciaio per utensili 40Cr, estiguente e temperante trattamento termico, rifinitura stridente esterna.
6). Sistema di azionamento: Legame del riduttore e del servomotore, fra la ruota con l'operazione d'immersione in olio dell'ingranaggio duro del dente di precisione, assicurarsi che il tempo di servizio da sempre.
7). Circuito idraulico
a. struttura di immagazzinamento dell'energia, risparmio energetico e protezione dell'ambiente
b. elementi idraulici: Prodotti della Germania Bosch Rexroth
8). Punchingmould
Muore il materiale di modello è acciaio per utensili usato di S45C, inserzione della muffa con D2 o SKD11 l'acciaio di alta qualità, muffa si separa i prodotti del riso del Giappone.
9). Parti elettriche
a. regolatore di moto e SpA importati originali
B. Componenti di prima classe internazionali di bassa tensione di marca
10). Stampante a getto di inchiostro di CNC
a. configurazione alle della stampanti a getto di inchiostro elettroniche basata a solvente di alta qualità del industriale-grado, stampa scriventi chiaramente e solide, facile installare
ad inchiostri basati a solvente di b.Common, facili comprare ed economico usare
stampe di c.Automatically generate automaticamente dal software di progettazione, senza intervento umano
D. Il sistema di controllo può aggiungere tutta l'ulteriore informazione, come, nome di società, il logo, siti Web ecc.
Le 8 unità di lavoro totali, ma noi possiamo anche aggiungere i dadi di perforazione come vostri requisiti.
Parametri dei lgs c89 che incorniciano macchina
| Parametri di base dell'attrezzatura C89 | |
| Materiale adatto | G300-G550 zinco placcato, alluminio-zinco placcato |
| Spessore materiale | 0.75-1.2mm |
| Larghezza materiale | 182mm |
| Linea massima velocità | 2800m/h approssimativo |
| Efficienza generale di produzione | 300-700 m/h |
| Potere dell'unità principale | 7.5Kw |
| Tensione | 380V/50Hz/3phase |
| Potenza idraulica | 5.5Kw |
| Potere di totale dell'attrezzatura | 14.5Kw |
| Volume del cilindro idraulico | 120L |
| Telecomando dell'unità principale | Modo standard |
| Dadi di perforazione |
Formi fossette sul foro, il taglio di smusso, la tacca di web, taglio del labbro, Il foro di servizio, foggia, tosa, foro passante |
| Accuratezza della fossetta | +/-0.5mm |
| Stampante a getto di inchiostro | Standard (abitudine secondo il requisito del compratore) |
| Dimensione della macchina | Circa 4.0m*1.0m*1.5m |
| Peso della macchina | Circa 3050kg |
| Colore della macchina | Blu, arancio, verde, nero (può essere su ordinazione) |
| Decoiler | Potere: 1.5kw, peso di caricamento: 2000kg, decoiling automatico |
| NO. | Descrizione | Quantità (insieme) | Osservazione |
| 1 | 3 T Electric2 in 1 Decoiler e dispositivo o nel doppio decoiler capo di livellamento come oprtional | 1 | Bobine messe e diritto la bobina |
| 2 | Trasmissione e circuito idraulico | 1 | Cinghia d'acciaio di induzione |
| 3 |
Rotolo C89 che forma macchina |
1 | macchina principale |
| 4 | Doppio sistema di stampa | 1 | 1 messo, due pc |
| 5 | Sistema di controllo | 1 |
|
| 6 | Tabella di distanza massima della macchina | 1 | Disegno, potete produrre voi stessi dopo voi che ottenete la macchina |
| 7 | Pezzi di ricambio e cassetta portautensili | 1 | Serie complete di pezzi di ricambio necessari |
Sistema di controllo:
| Marca di SpA |
Mitsubishi | Marca del GIAPPONE |
| Marca di bassa tensione/commutatore/codificatore/bottone | Schneider | Marca della FRANCIA |
| Software di progettazione | Vertice BD | Deve il VERTICE BD |
| Controllo del software della macchina | Programma di autosviluppo | Abbiamo brevetto circa questa tecnologia |
| Può sostenere Internet oppure no | Può sostenere Internet | Se avete bisogno del telecomando, contraggami prego, ha bisogno di su misura |
Applicazioni:

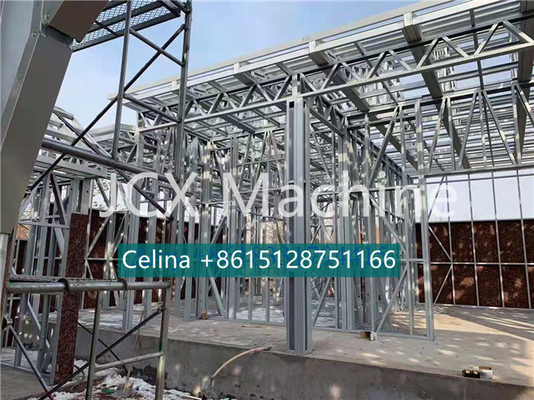

La nostra macchina dell'inquadramento d'acciaio dei lgs può fare per alloggiare il tetto, il pavimento, la parete, la capriata tutta.
Sistema di lubrificazione automatico
